Guida alla risoluzione dei problemi di PiCCO | Per PulsioFlex con modulo PiCCO

Misurazione con termodiluizione

Miglioramento della qualità del segnale

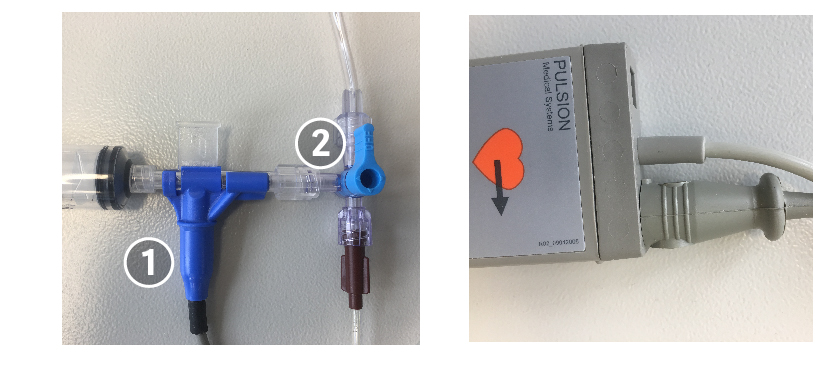

Bolo venoso centrale non rilevato

1

Controllare il collegamento dell'alloggiamento e del cavo del sensore del bolo

2

Verificare il corretto posizionamento del rubinetto di arresto della porta di bolo

3

Sostituire l'alloggiamento del sensore del bolo

4

Sostituire il cavo del sensore del bolo

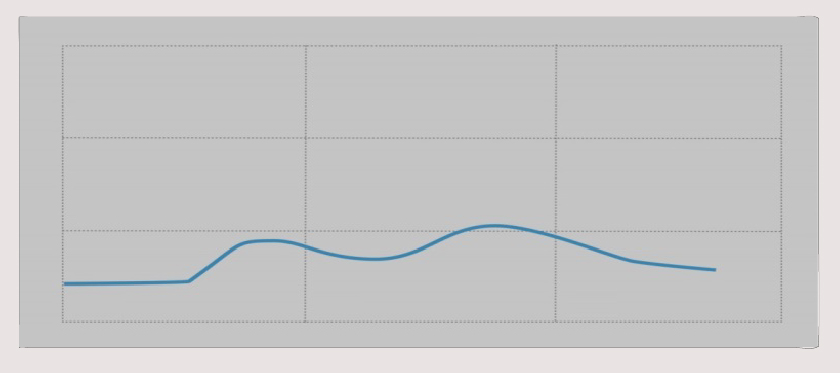

Doppia gobba nella curva di termodiluizione (‘Curva a cammello’)

Causa comune: shunt cardiaco da destra a sinistra

1

Controllo con ecocardiografia

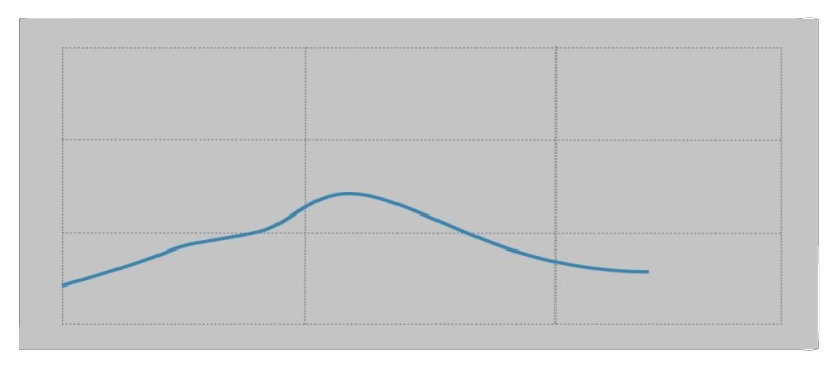

Curva di termodiluizione a cascata

1

Assicurarsi che l'iniezione del bolo avvenga in modo uniforme e costante

2

In caso di iniezione venosa femorale, evitare il crosstalk del segnale riposizionando il catetere

3

Verificare la presenza di trattamenti o patologie come causa
Situazione del paziente

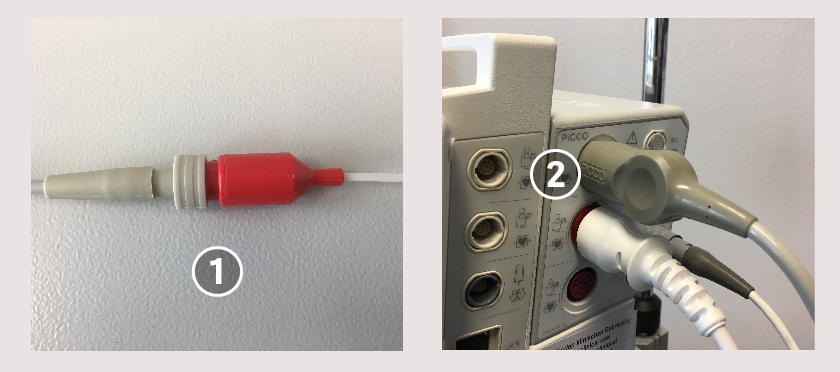

Artefatti del segnale di termodiluizione

1

Controllare i collegamenti catetere-cavo-dispositivo PiCCO

2

Se il problema persiste:
Sostituire il cavo di collegamento per catetere arterioso

3

Se il problema persiste:
Sostituire catetere PiCCO

4

Verificare la presenza di trattamenti o patologie come causa
Situazione del paziente

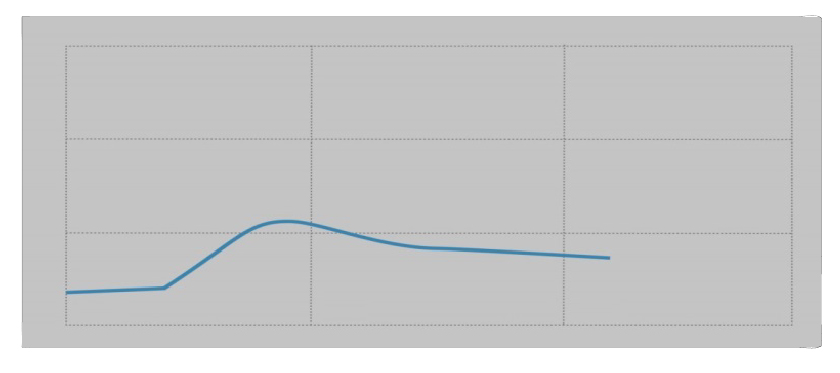

Curva di termodiluizione piatta e prolungata (timeout)

1

Verificare che l'indicatore riporti la quantità adeguata (utilizzare un bolo più freddo e/o più abbondante, max. 20 ml di soluzione salina fredda)

2

Assicurarsi che l'iniezione del bolo sia rapida (<7 secondi)

3

Controllare la situazione del paziente (flusso sanguigno basso e/o edema polmonare aumentato) ed eventualmente migliorarla

4

Verificare la presenza di shunt cardiaco da sinistra a destra mediante ecocardiografia

5

Verificare la presenza di trattamenti o patologie come causa
Situazione del paziente

!

Nota:
il messaggio di timeout appare dopo 90 secondi senza un segnale di termodiluizione sufficiente.

Il problema non appare nell'elenco?

Contattare il proprio rappresentante locale Getinge
