PiCCO-vianmääritysopas | PiCCO-moduulilla varustettuun PulsioFlexiin

Termodiluutiomittaus

Signaalin laadun parannus

Keskuslaskimoinjektiota ei havaittu

1

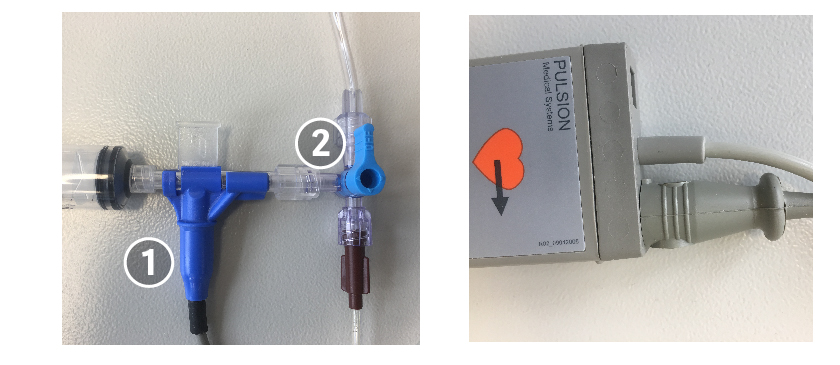

Tarkista Injektaattianturin ja kaapelin kytkentä

2

Varmista injektioportin kolmitiehanan oikea asento

3

Vaihda Injektaattianturi

4

Vaihda injektaattianturin kaapeli

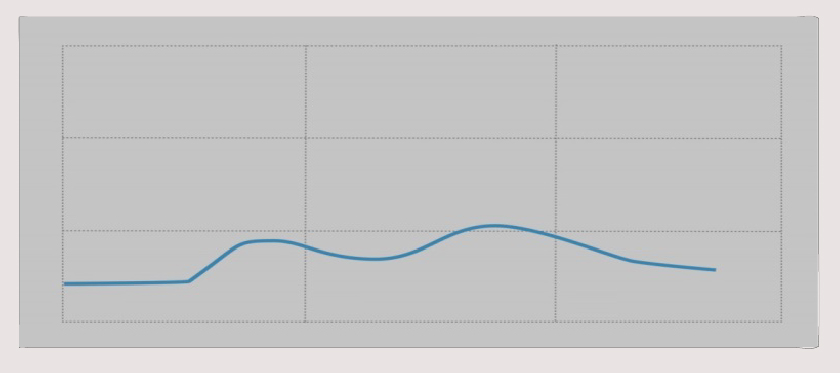

Kaksoiskyttyräinen termodiluutiokäyrä (‘kamelikäyrä’)

Tavallinen syy: Sydänsuntti oikealta vasemmalle

1

Tarkista kaikukardiografialla


Kaskadinen termodiluutiokäyrä

1

Varmista, että bolusinjektio suoritetaan tasaisesti ja jatkuvasti

2

Vältä reisilaskimoinjektioissa signaalien sekoittumista sijoittamalla katetri uudelleen

3

Tarkista onko hoito tai tauti syynä
Potilaan tilanne

Termodiluutiosignaalin artefaktit

1

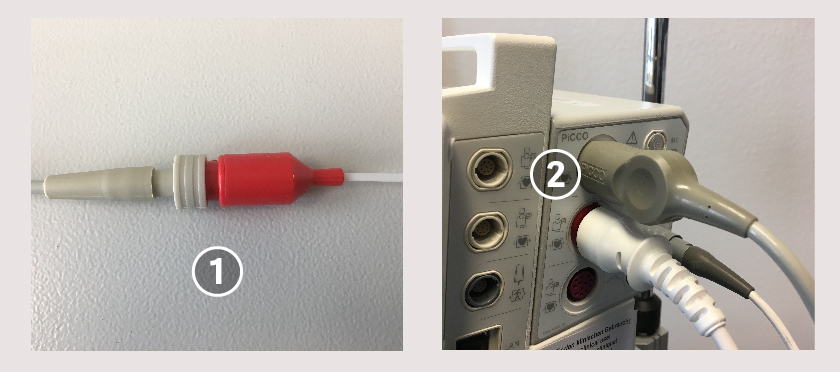

Tarkista PiCCO-katetrin, kaapelin ja laitteen liitännät

2

Jos ongelma ei korjaannu:
Vaihda valtimon liitäntäkaapeli

3

Jos ongelma ei korjaannu:
Vaihda PiCCO-katetri

4

Tarkista onko hoito tai tauti syynä
Potilaan tilanne

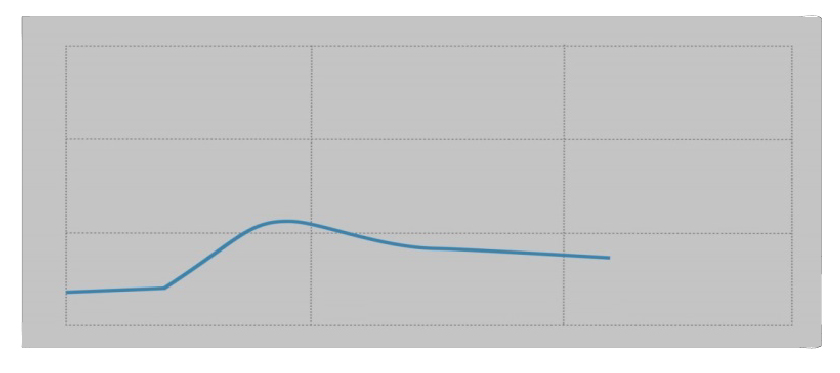

Litteä ja pidentynyt termodiluutiokäyrä (aikakatkaisu)

1

Varmista soveltuva indikaattorin määrä (käytä kylmempää ja/tai enemmän injektaattia, korkeintaan 20 ml kylmää suolaliuosta)

2

Varmista nopea bolusinjektio (< 7 sekuntia)

3

Tarkista potilaan tilanne (matala veren virtaus ja/tai lisääntynyt keuhkoödeema) ja korjaa tilanne jos mahdollista

4

Tarkista vasemmalta oikealle -sydänsuntti kaikukardiografialla

5

Tarkista onko hoito tai tauti syynä
Potilaan tilanne

!

Huomautus:
Aikakatkaisuviesti tulee näkyviin, jos 90 sekuntia kuluu ilman riittävää termodiluutiosignaalia.

Eikö ongelmaasi ole luettelossa?

Ota yhteyttä Getingen paikalliseen edustajaan
