PiCCO Leitfaden zur Fehlerbehebung

Signal arterieller Blutdruck

Übersicht

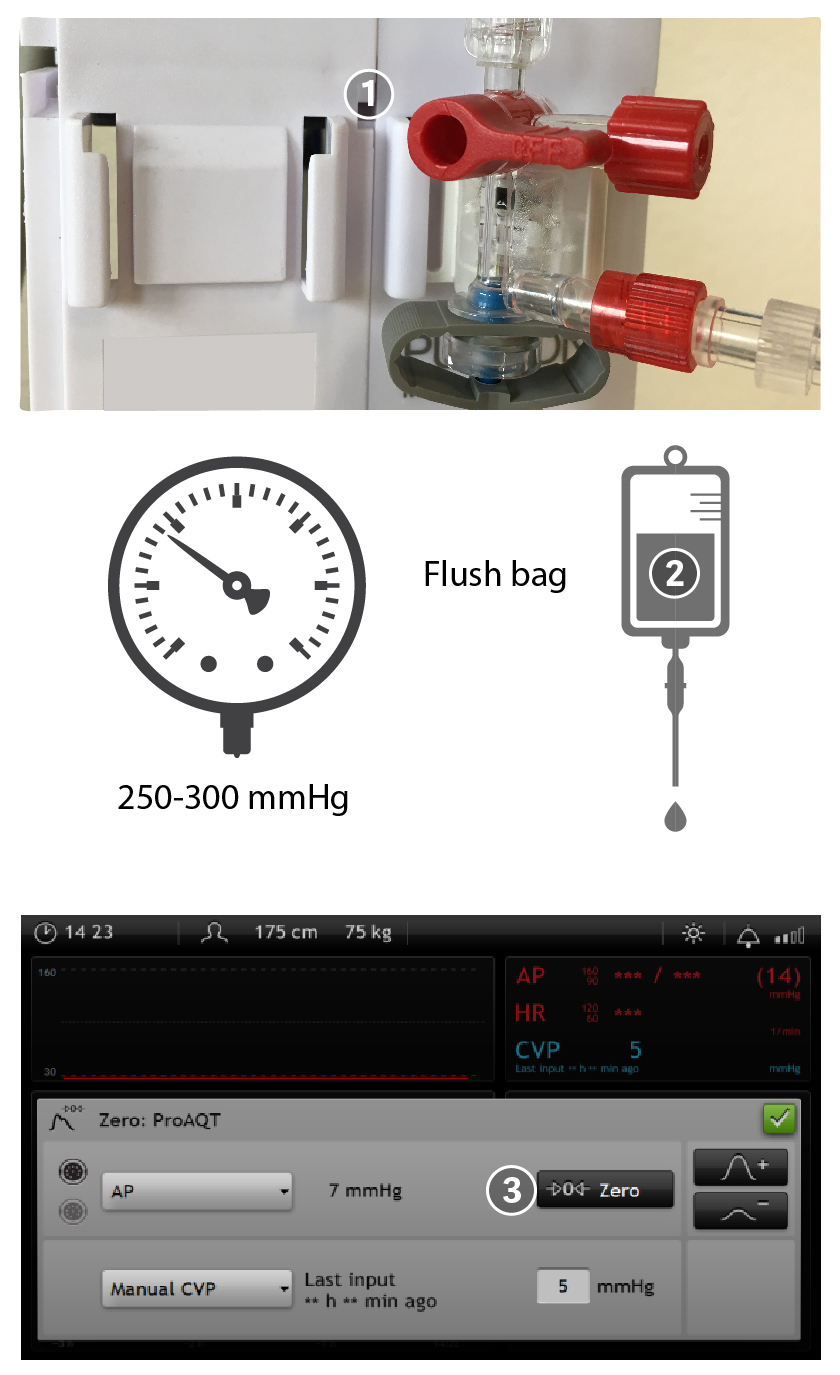

Angezeigte Druckwerte nicht plausibel

1

Positionierung des Druckaufnehmers (Transducer) auf Herzhöhe prüfen

2

Spülen der kompletten Druckleitung

3

Druck-Nullabgleich durchführen

Druckkurve außerhalb der Skala

Skalierung der Druckkurve anpassen

1

Tippen Sie auf die Druckkurve

2

Anzeige über die Skaliertasten +/- anpassen

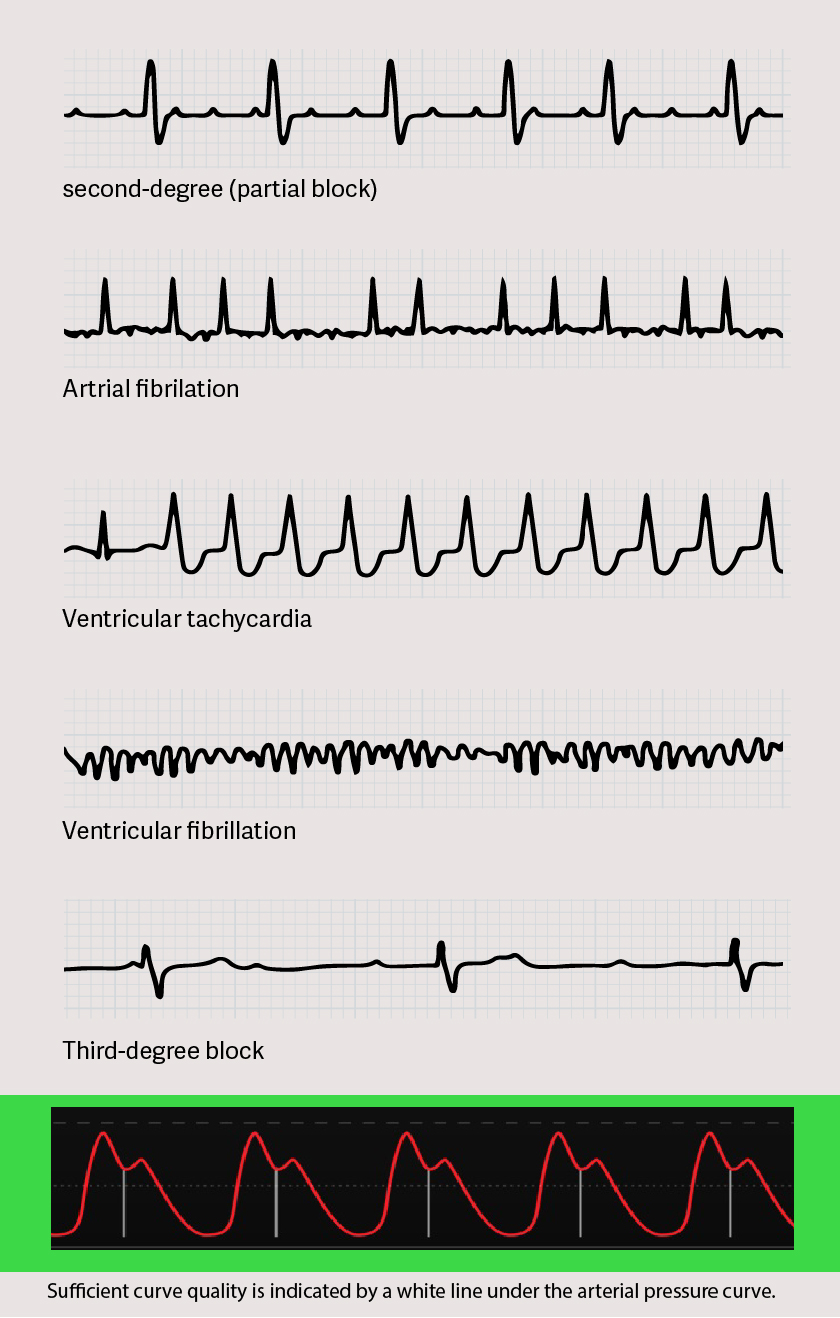

Extrasystolen oder Flimmern

Möglicherweise durch medikamentöse Therapie verbessern

!

Bemerkung:
Die Pulskonturanalyse für Bestimmung der kontinuierlichen Parameter erfordert eine ausreichende Signalqualität des invasiv gemessenen arteriellen Blutdrucks. Eine ausreichende Kurvenqualität wird durch eine weiße Linie - beim PulsioFlex an der dikrotschen Kerbe - am PiCCO2 unter dem systolischen Teil der arteriellen Druckkurve - angezeigt.

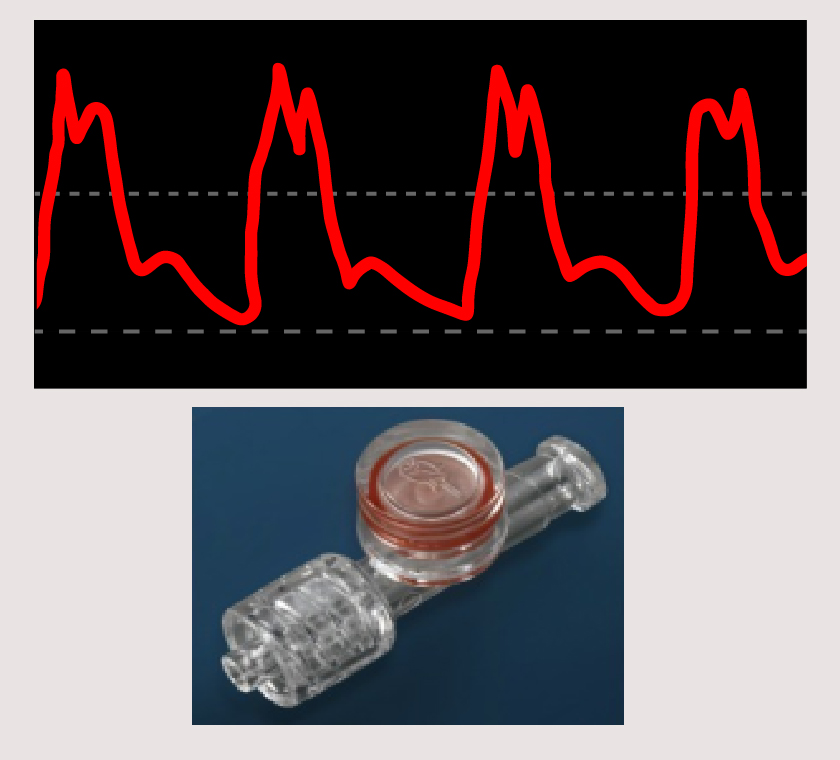

Doppelte Gipfel in der Systole (Schleuderzacken)

1

Überprüfen Sie den Druck an der Druckinfusionsmanschette und spülen Sie die komplette Druckleitung

2

Falls das Problem weiterhin besteht, erhöhen Sie die ggf. Dämpfung, z. B. durch Einbau eines "R.O.S.E. damping device"

3

Druck-Nullabgleich durchführen

SVV/PPV nicht plausibel oder nicht verfügbar

Voraussetzungen zur SVV/PPV- Interpretation prüfen

1

Kontrollierte mechanische Beatmung

2

Tidalvolumen von ≥8 ml/kg idealisiertes Körpergewicht

3

Sinusrhythmus, keine Artefakte der Druckkurve

4

Grunderkrankung oder Therapieform als Ursache?
Patientensituation
